Introducción

SOAP XML es un protocolo de comunicación que se usa para intercambiar información estructurada entre aplicaciones a través de redes, principalmente servicios web.

Con esta capacidad, Vor-Tex no solo permite producir y gestionar APIs REST sino también integraciones basadas en APIs con protocolo SOAP/XML, lo que agrega flexibilidad, versatilidad, ampliando las distintas soluciones.

Exponer métodos SOAP permite reducir fricciones en la actualización y modernización de sistemas, cuando es necesario mantener esta forma de servicios web para reducir el impacto en los componentes de una organización.

En este documento, se explica como crear y configurar métodos SOAP/xml.

Crear método SOAP/XML

Agregar método

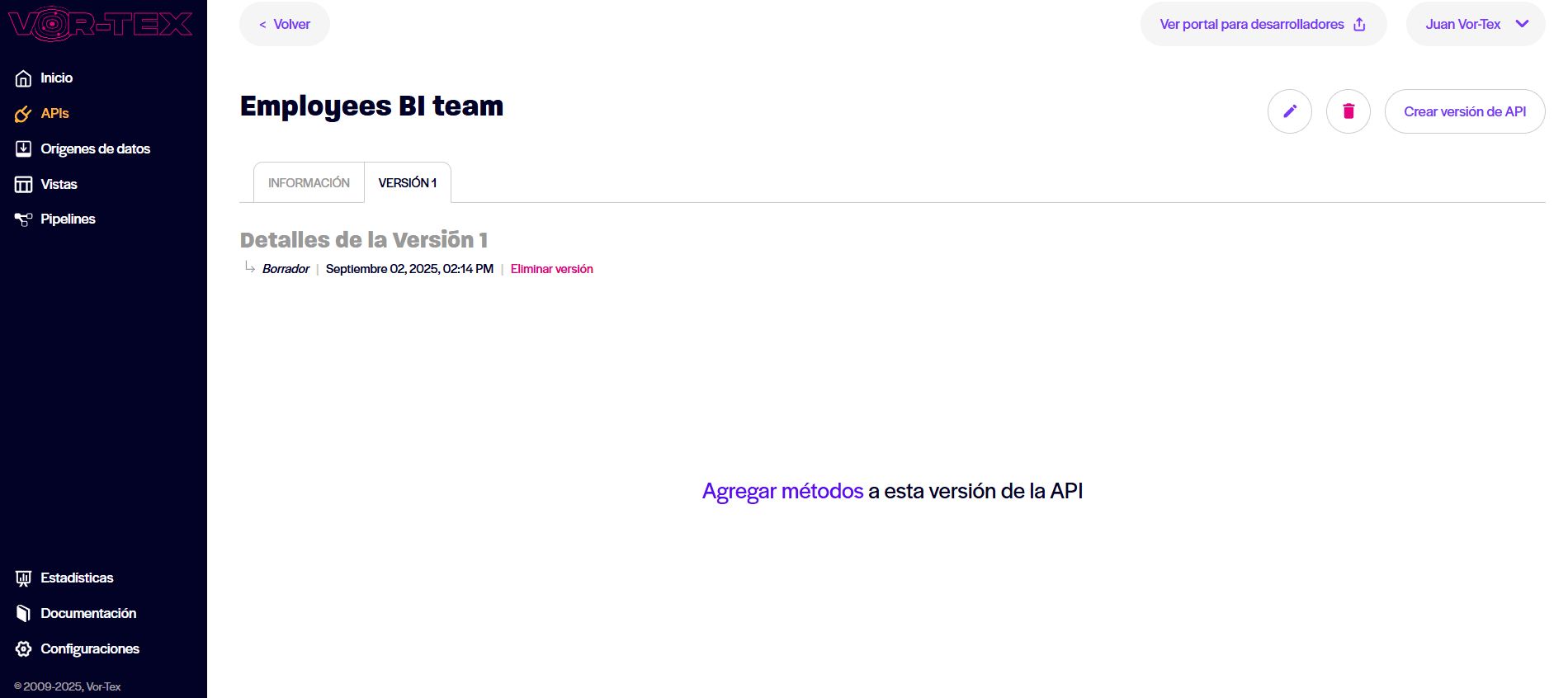

La selección de SOAP/XML en la plataforma de Vor-Tex, al igual que con REST y Websockets, se realiza a nivel de los métodos y no al nivel de las APIs. Es por eso, que una vez creada o seleccionada la API, se debe agregar un método y seleccionar la vista o pipeline que ejecutará dicho método, como se muestra a continuación.

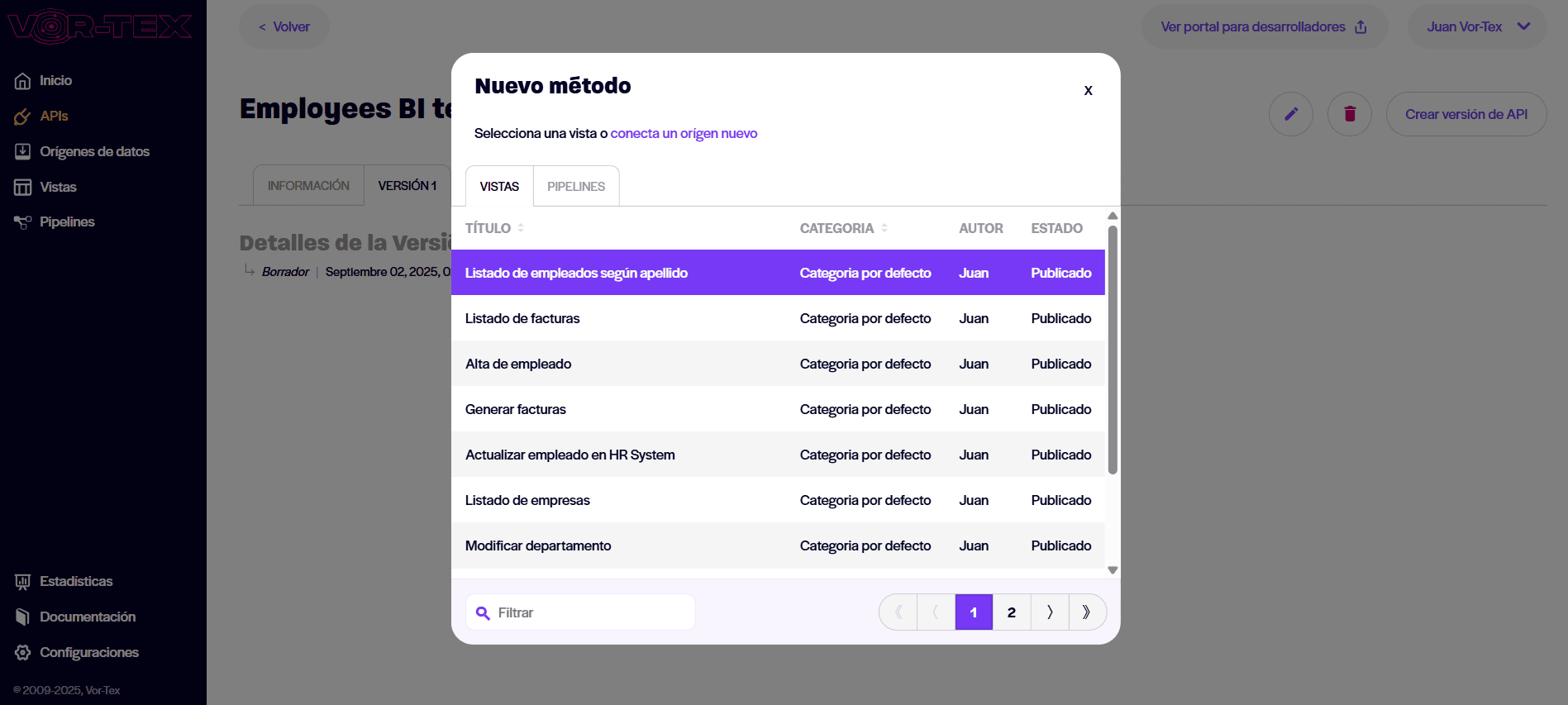

Pantalla 2 - Seleccionar vista para el método.

Configurar método

Una vez creado el método y seleccionada la vista que ejecutará, se deben completar las especificaciones del método.

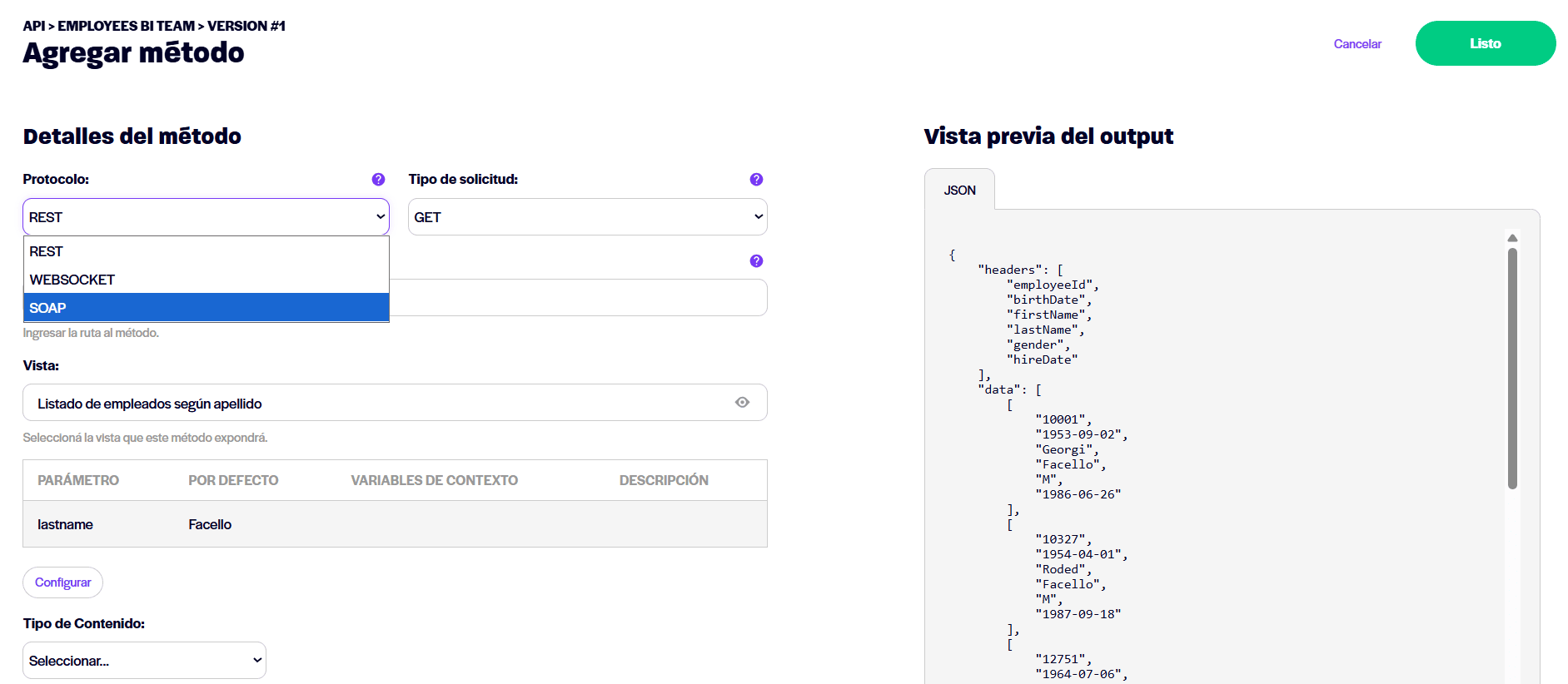

Es en esta instancia en la que se debe seleccionar el protocolo SOAP

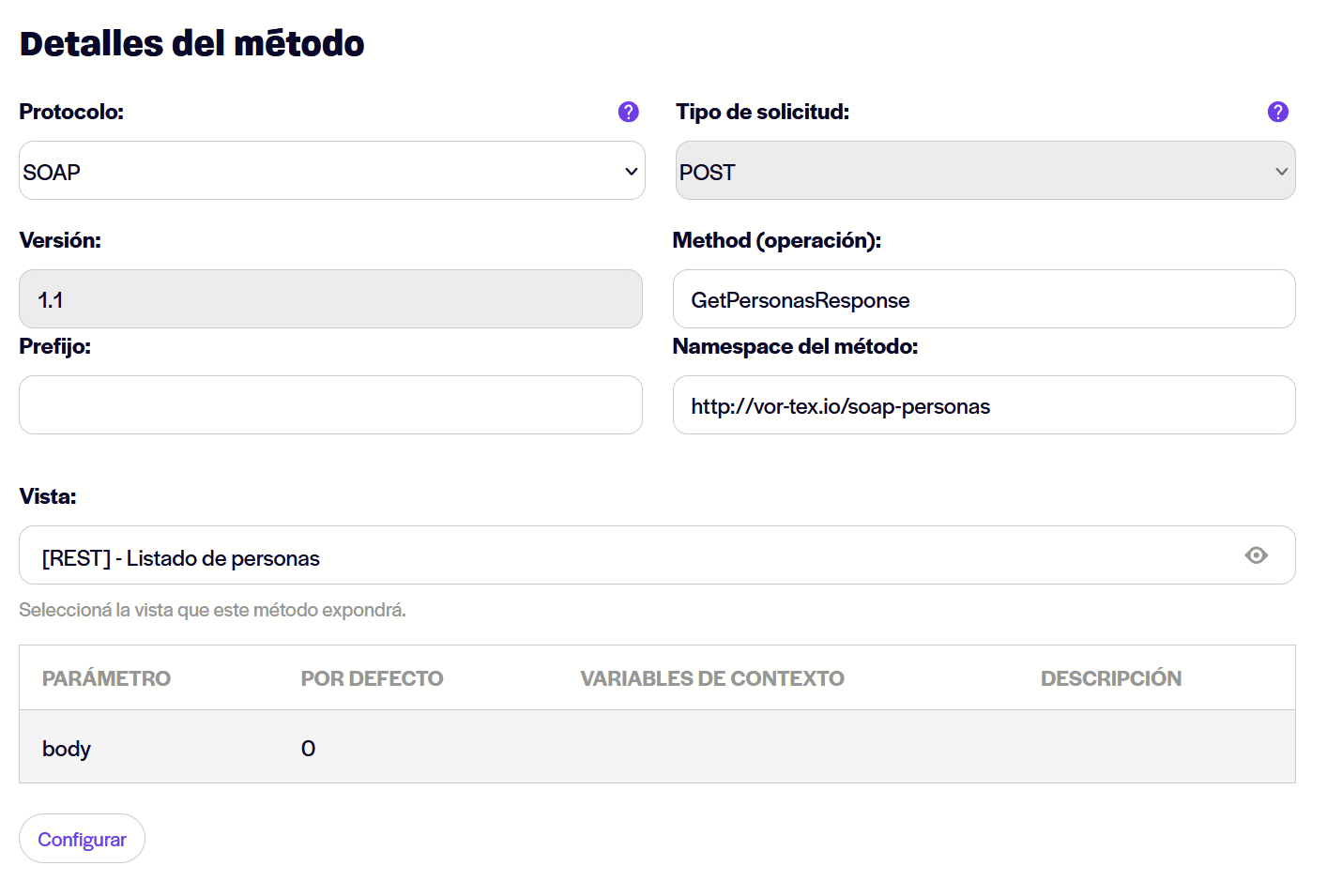

Los métodos SOAP/xml solo admiten POST como tipo de solicitud. Al seleccionar el protocolo SOAP, aparecerán campos específicos que deben ser configurados:

• Versión: por ahora disponible 1.1
• Method (operación): es el nombre del método o operación.
• Prefijo: es el prefijo que puede completarse de manera opcional
• Namespace del método: es el espacio de nombres o namespace.

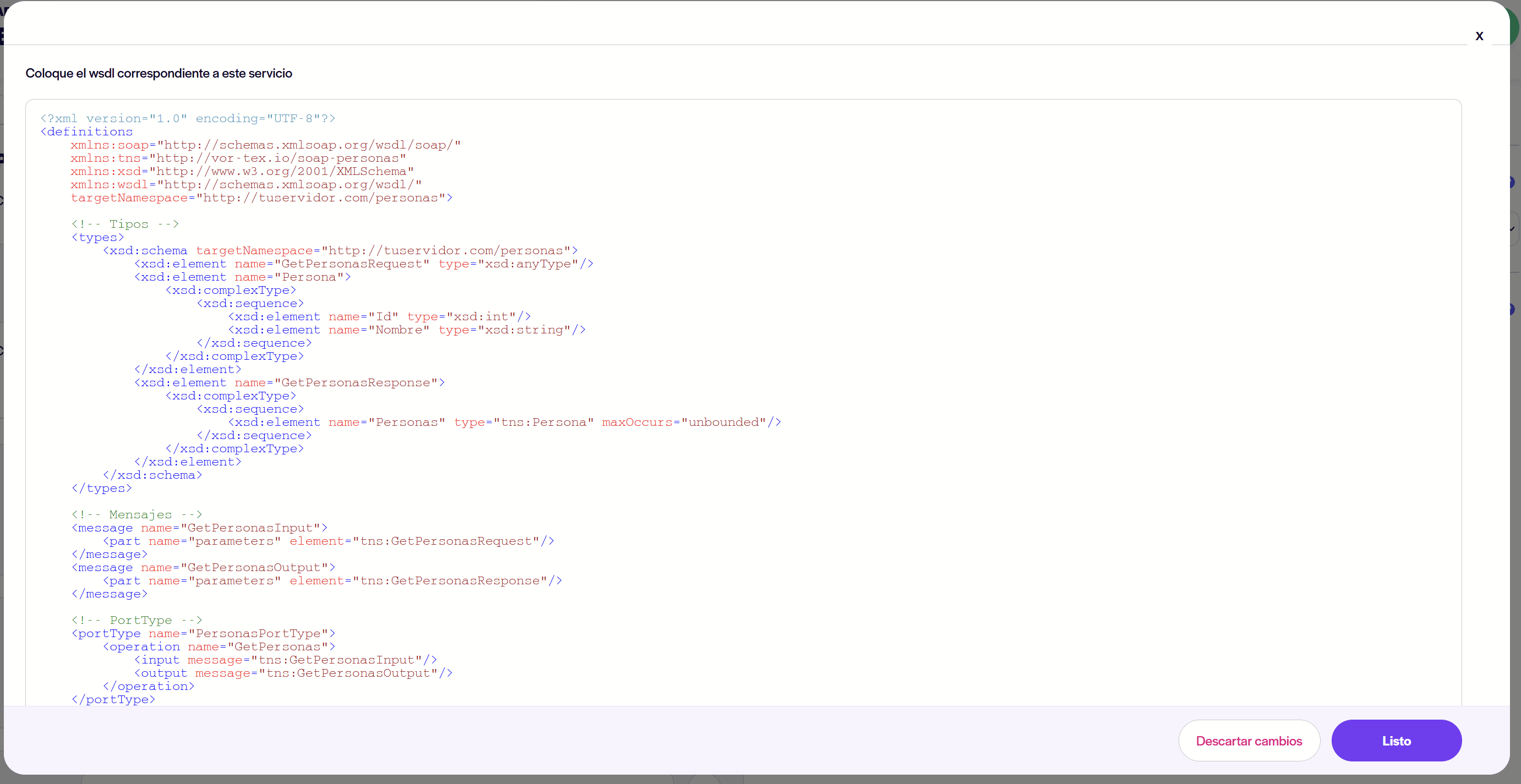

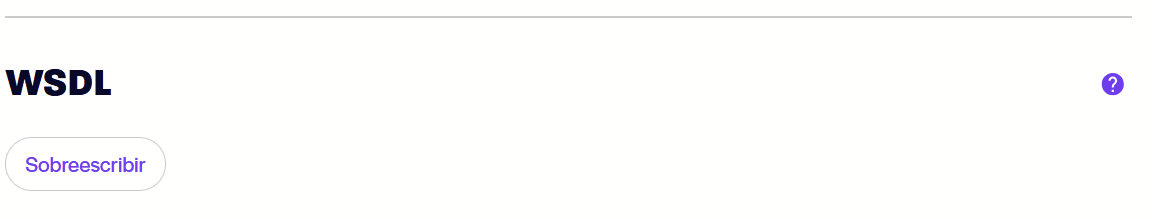

Definir WSDL

WSDL (Web Services Description Language) es un XML que describe el servicio web y puede usarse para realizar verificaciones en las solicitudes al método.

El WSDL se define para cada método y puede contener una especificación en XSD (XML Schema Definition o Definición de Esquema XML) donde se definen validaciones sobre el contenido XML de la solicitud.

Supongamos que tenemos este body de solicitud que debe enviarse al método.

<?xml version="1.0" encoding="UTF-8"?>

<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/"

                 xmlns:fix="http://www.fixprotocol.org/FIXML-5-0">

  <soapenv:Header/>

  <soapenv:Body>

     <fix:Employees>

        <fix:Name Type="public">John</fix:Name>

        <fix:Lastname Type="public">Doe</fix:Lastname>

        <fix:BirhtDate Type="private">1986-01-31</fix:BirhtDate>

     </fix:Employees>

  </soapenv:Body>

</soapenv:Envelope>

Y esta es la repsuesta esperada en caso exitoso

<?xml version="1.0" encoding="UTF-8"?>

<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/"

                 xmlns:fix="http://www.fixprotocol.org/FIXML-5-0">

  <soapenv:Header/>

  <soapenv:Body>

     <fix:EmployeesResponse>

        <fix:response>CREATED</fix:response>

     </fix:EmployeesResponse>

  </soapenv:Body>

</soapenv:Envelope>

Además, definimos ciertas reglas de validación del contenido del cuerpo de la solicitud.

Nuestro WSLD con el XSD embebido será el siguiente

<?xml version="1.0" encoding="UTF-8"?>

<wsdl:definitions name="EmployeesService"

            targetNamespace="http://www.fixprotocol.org/FIXML-5-0"

            xmlns:tns="http://www.fixprotocol.org/FIXML-5-0"

            xmlns:xs="http://www.w3.org/2001/XMLSchema"

            xmlns:soap="http://schemas.xmlsoap.org/wsdl/soap/"

            xmlns:wsdl="http://schemas.xmlsoap.org/wsdl/">

   <!-- ================== -->

   <!-- Tipos (XSD embebido) -->

   <!-- ================== -->

   <wsdl:types>

       <xs:schema targetNamespace="http://www.fixprotocol.org/FIXML-5-0"

                  xmlns="http://www.fixprotocol.org/FIXML-5-0"

                  elementFormDefault="qualified">

           <xs:element name="Employees">

               <xs:complexType>

                   <xs:sequence>

                       <xs:element name="Name">

                           <xs:complexType>

                               <xs:simpleContent>

                                   <xs:extension base="nameType">

                                       <xs:attribute name="Type" use="required" fixed="public"/>

                                   </xs:extension>

                               </xs:simpleContent>

                           </xs:complexType>

                       </xs:element>

                       <xs:element name="Lastname">

                           <xs:complexType>

                               <xs:simpleContent>

                                   <xs:extension base="lastnameType">

                                       <xs:attribute name="Type" use="required" fixed="public"/>

                                   </xs:extension>

                               </xs:simpleContent>

                           </xs:complexType>

                      </xs:element>

                       <xs:element name="BirhtDate" minOccurs="0">

                           <xs:complexType>

                               <xs:simpleContent>

                                   <xs:extension base="birthdateType">

                                       <xs:attribute name="Type" use="required" fixed="private"/>

                                   </xs:extension>

                               </xs:simpleContent>

                           </xs:complexType>

                       </xs:element>

                   </xs:sequence>

               </xs:complexType>

           </xs:element>

           <xs:simpleType name="nameType">

               <xs:restriction base="xs:string">

                   <xs:maxLength value="120"/>

               </xs:restriction>

           </xs:simpleType>

           <xs:simpleType name="lastnameType">

               <xs:restriction base="xs:string">

                   <xs:maxLength value="120"/>

               </xs:restriction>

           </xs:simpleType>

           <xs:simpleType name="birthdateType">

               <xs:restriction base="xs:date"/>

           </xs:simpleType>

           <!-- Definición para la respuesta -->

           <xs:element name="EmployeesResponse">

               <xs:complexType>

                   <xs:sequence>

                       <xs:element name="response" type="xs:string"/>

                   </xs:sequence>

               </xs:complexType>

           </xs:element>

       </xs:schema>

   </wsdl:types>

   <!-- ================== -->

   <!-- Mensajes -->

   <!-- ================== -->

   <wsdl:message name="EmployeesRequest">

       <wsdl:part name="parameters" element="tns:Employees"/>

   </wsdl:message>

   <wsdl:message name="EmployeesResponseMessage">

       <wsdl:part name="parameters" element="tns:EmployeesResponse"/>

   </wsdl:message>

   <!-- ================== -->

   <!-- Operación -->

   <!-- ================== -->

   <wsdl:portType name="EmployeesPortType">

       <wsdl:operation name="CreateEmployee">

           <wsdl:input message="tns:EmployeesRequest"/>

           <wsdl:output message="tns:EmployeesResponseMessage"/>

       </wsdl:operation>

   </wsdl:portType>

   <!-- ================== -->

   <!-- Binding -->

   <!-- ================== -->

   <wsdl:binding name="EmployeesBinding" type="tns:EmployeesPortType">

       <soap:binding style="document"

                     transport="http://schemas.xmlsoap.org/soap/http"/>

       <wsdl:operation name="CreateEmployee">

           <soap:operation soapAction="http://www.fixprotocol.org/FIXML-5-0/CreateEmployee"/>

           <wsdl:input>

               <soap:body use="literal"/>

           </wsdl:input>

           <wsdl:output>

               <soap:body use="literal"/>

           </wsdl:output>

       </wsdl:operation>

   </wsdl:binding>

   <!-- ================== -->

   <!-- Servicio -->

   <!-- ================== -->

   <wsdl:service name="EmployeesService">

       <wsdl:port name="EmployeesPort" binding="tns:EmployeesBinding">

           <soap:address location="http://localhost:8080/employees"/>

       </wsdl:port>

   </wsdl:service>

</wsdl:definitions>

Conclusión

De esta forma Vor-Tex permite exponer métodos de tipo SOAP/xml bajo los estándares definidos para ese tipo de métodos, facilitando la integración entre sistemas.
